Intercambiadores de Calor de Acero Inoxidable

Muchas aplicaciones requieren intercambiadores de calor de carcasa y tubos de acero inoxidable y Bowman ofrece un rango estándar de unidades adecuadas para refrigerar o calentar una gran variedad de fluidos.

Los intercambiadores de calor de carcasa y tubo de aceros inoxidable Bowman se han desarrollado para aplicaciones en las que se enfrían medios refrigerantes contaminados o materiales agresivos, tales como productos químicos, aceites sintéticos o refrigerantes, y donde unos materiales de calidad inferior no serían oportunos. Son adecuados para cargas de calor superiores a 800 kW en una gama de 21 modelos estándar.

Beneficios del Producto

  • Diseño compacto Fácilmente integrables en la red de tuberías
  • Cálculos térmicos Proporcionados rápidamente por nuestros expertos técnicos
  • Calidad superior Fabricados en el Reino Unido íntegramente con acero inoxidable 316
  • Amplio rango Adecuados para refrigerar cargas térmicas superiores a 800 kW
  • Fáciles de mantener Los tubos pueden ser limpiados sin drenar el circuito primario

Caracteristicas

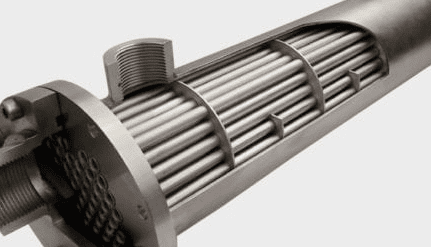

Diseño de Carcasa y Tubos

Los intercambiadores de calor de acero inoxidable Bowman cuentan con un mazo de tubos que se fija en el cuerpo exterior de la unidad y, junto a su disposición única de deflectores especialmente diseñados, proporciona un rendimiento de refrigeración extremadamente eficiente.

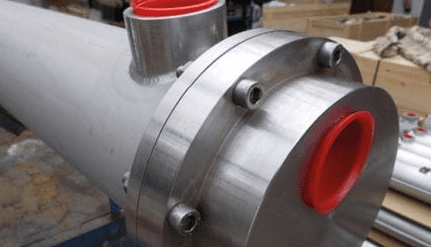

Construcción en Acero Inoxidable

El acero inoxidable 316 es utilizado integralmente para la construcción de estos intercambiadores de calor, usando tuberías de 9,5 mm para que el mazo de tubos proporcione la máxima eficiencia térmica.

Calidad Premium

Los intercambiadores de calor Bowman son respetados por su alta calidad y larga duración operativa y han sido probados ampliamente en las más diversas y desafiantes aplicaciones.

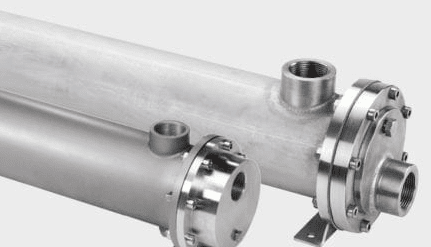

Amplia Gama

La gama de productos de acero inoxidable comprende 21 tamaños estándar de productos, con una variedad de cargas térmicas desde 9 kW hasta más de 800 kW y flujos de agua desde 120 l/min hasta más de 1000 l/min.

Entrega Rapida

Producidos en nuestro propio centro de fabricación con sede en el Reino Unido, contamos con un amplio inventario de los modelos más populares lo que nos permite reaccionar rápidamente a las solicitudes de los clientes para su envío a cualquier lugar del mundo.

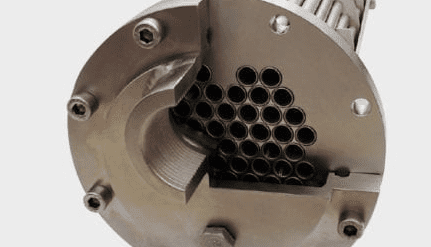

Fácil de Mantener

Debido a que la pila de tubos es fija, la limpieza y mantenimiento de las unidades pueden llevarse a cabo sin necedad de drenar el circuito primario, ahorrando tiempo y evitando riesgos de derrames al llevar a cabo esta actividad.

Especificaciones

Intercambiadores de Calor de Acero Inoxidable – Rendimiento y Dimensiones Típicos



La siguiente información ofrece una guía general sobre el rendimiento y las dimensiones de nuestra gama estándar de intercambiadores de calor de acero inoxidable. Para obtener información más detallada sobre configuraciones adicionales, por favor, descargue el folleto del producto. Puede utilizar el software de selección asistido por ordenador para seleccionar de forma precisa el intercambiador de calor adecuado para su aplicación específica.

Póngase en contacto con nosotro o con su distribuidor más cercano con la siguiente información para recibir una selección más concreta de productos:

  • Detalles del fluido primario (propiedades del agua o el aceite) circuito primario
  • Flujo del fluido primario
  • Temperatura de salida de aceite requerida
  • Calor a disipar
  • Temperatura y fuente de agua de refrigeración

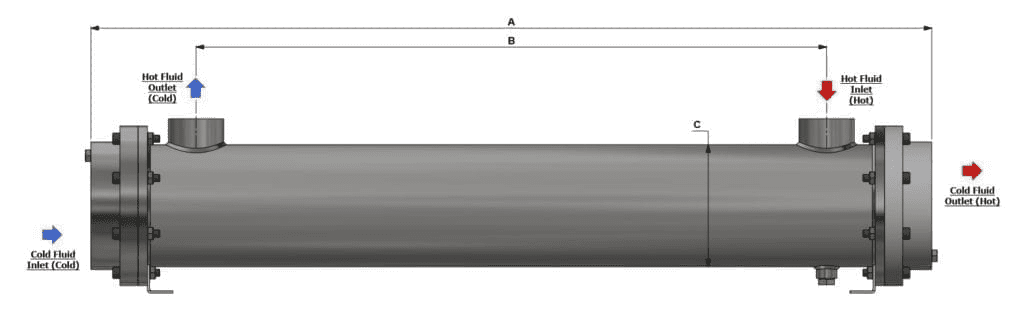

Stainless Steel - drawing
La imagen superior es representativa de los modelos de Intercambiadores de Calor de Acero Inoxidable.

Las cifras que figuran en la tabla se basan en la refrigeración de aceite a una temperatura de 50 °C con agua que accede al intercambiador de calor a 25 °C. Las dimensiones indicadas se refieren a unidades estándar equipadas con tapas de extremo de tres pases. Para configuraciones alternativas, obtener una mayor información o, conocer mejor el rendimiento de las unidades que utilizan agua u otros fluidos, descargue el folleto o contacte con nosotros.

ModeloCalor Disipado (kW)Flujo de Aceite (l/min)Caudal de Agua (l/min)Dim A (mm)Dim B (mm)Dim C (mm)Peso (kg)
SB4507-291201204602668911
SB4507-415110857345408915
SB4507-622907511149208920
SC4508-42218014076452011421
SC4508-635170140114490011427
SC4508-8481501201652140811438
SD4509-45224032076451014130
SD4509-682210250113489014145
SD4509-81331802201652139814162
SE4510-46648046078449016844
SE4510-6100390360116487016860
SE4510-81443303101672137816878
SE4510-919630028021801886168104
SF4511-4140 58074083447021979
SF4511-62245506501214850219101
SF4511-835450052017221358219133
SF4511-953646048022301866219164
SG4512-42239601100844430273114
SG4512-635892010001224810273148
SG4512-862474090017321318273198
SG4512-987175079022401826273244
