Scambiatori di Calore a Fascio Tubiero Marini per Applicazioni con Motori Ibridi ed Elettrici

Scambiatori di calore ad elevata efficienza per il raffreddamento di motori elettrici, celle a combustibile a idrogeno, pacchi batteria, caricatori, convertitori di corrente da alternata a continua, convertitori di corrente da continua a alternata, inverter, equipaggiamenti per sistemi di propulsione marini ibridi ed elettrici e sistemi di ricarica.

Scambiatori di Calore a Fascio Tubiero Marini per Applicazioni con Motori Ibridi ed Elettrici

Per oltre 80 anni Bowman ha fornito scambiatori di calore di elevata qualità all’industria marina. Ora che si è alla continua ricerca della riduzione delle emissioni di CO2, Bowman propone soluzioni per il raffreddamento dei sistemi ibridi ed elettrici di ultima generazione e anche per la tecnologia delle celle a combustibile a idrogeno che vengono sviluppati con lo scopo di soddisfare i sempre più stringenti limiti sulle emissioni.

Vantaggi del Prodotto

Qualità Premium

Sono prodotti nel Regno Unito (UK) usando componenti di qualità

Design Compatto

Facili da impiegare dove lo spazio è ridotto

Comprovata Affidabilità

Già garantita dai principali produttori di equipaggiamenti OEM

Una Vasta Gamma

Per la dissipazione di calore da 3 kW a 701 kW

Avanzata Ingegnerizzazione

Sono disponibili modelli 3D e CAD degli scambiatori

Calcoli dei Rendimenti Termici

Forniti in tempi brevi dai nostri tecnici specializzati

Caratteristiche

Efficienti e Duraturi

Gli scambiatori di calore marini Bowman sono noti per le loro performance elevate e la loro durata nel tempo, anche nelle condizioni di impiego più gravose e difficili.

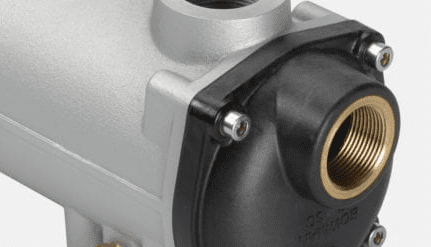

Materiali allo Stato dell’Arte

Il fascio tubiero ingegnerizzato con precisione è completamente libero di muoversi, minimizzando così lo stress termico e risultando meno affetto da bloccaggi rispetto ai modelli a piastre.

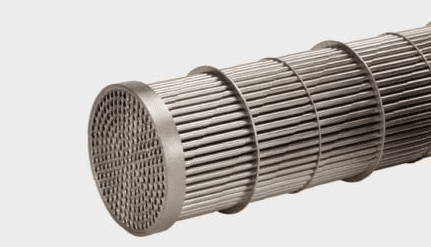

Affidabilità

Il fascio tubiero ingegnerizzato con precisione è completamente libero di muoversi, minimizzando così lo stress termico e risultando meno affetto da bloccaggi rispetto ai modelli a piastre.

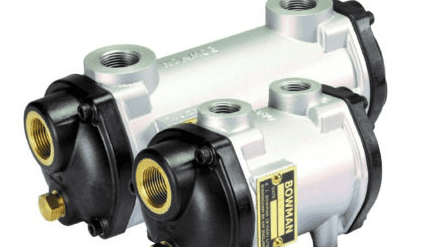

Gamma in Titanio

Ora è disponibile una gamma molto interessante di scambiatori con fascio tubiero in titanio che offre elevate prestazioni, durata nel tempo e pesi ridotti.

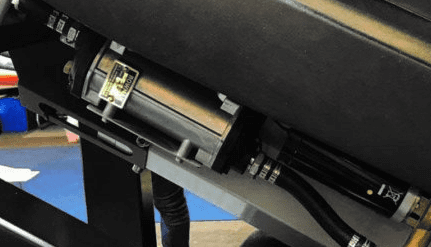

Compatibilità

Soluzione ideale per le applicazioni marine elettriche, ibride e quelle alimentate da celle a combustibile, dove il flusso di liquido refrigerante attorno ai componenti elettrici è spesso molto più basso rispetto alla portata dell’acqua di mare.

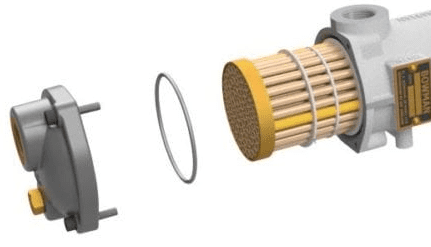

Manutenzione Semplificata

I coperchi rimovibili consentono di estrarre con facilità il fascio tubiero dal corpo dello scambiatore, garantendo una manutenzione semplice ed immediata.

Specifiche

Scambiatori di Calore Marini a Fascio Tubiero – Prestazioni e Dimensioni Tipiche

Le seguenti informazioni offrono una guida generale alle prestazioni e alle dimensioni della nostra gamma standard di scambiatori di calore a fascio tubiero di tipo marittimo.
Per informazioni più dettagliate su configurazioni aggiuntive, scarica la brochure del prodotto o contatta il nostro team tecnico di vendita al numero +44 (0)121 359 5401 o invia una e-mail a [email protected].

Facile selezione del prodotto

lI sistemi elettrici e ibridi sono spesso progettati per funzionare con temperature dell’acqua di mare superiori a 30 °C, rendendo fondamentale la scelta dello scambiatore di calore giusto. Le tabelle seguenti elencano i tipici esempi di prestazioni a determinate temperature e portate, ma devono essere intese solo come guida generale.

Con le seguenti informazioni, possiamo fornire una selezione di prodotti assistita da computer, per consigliare lo scambiatore di calore più adatto alle vostre esigenze:

Tipo e concentrazione di refrigerante
Calore da dissipare in kW
Temperatura di uscita del refrigerante richiesta in °C
Flusso del refrigerante in l/min
Temperatura di uscita del refrigerante richiesta in °C

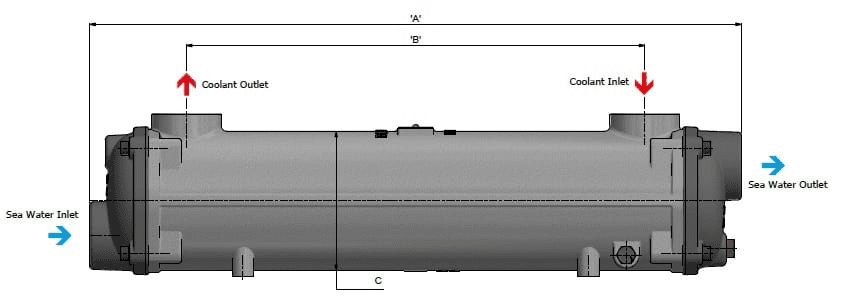

L’immagine sopra è indicativa per il range degli scambiatori di calore marini a fascio tubiero dal modello EC080 al modello RK600.

Note – Le dimensioni nelle tabelle si riferiscono ai modelli standard di scambiatori di calore a passo triplo per applicazioni marine. Per i categorici e disegni più dettagliati si prega di scaricare la relativa brochure o di contattare il nostro team di vendita.

Entrambe le tabelle riportano i modelli che sono studiati per il raffreddamento di sistemi a propulsione elettrica e relativi componenti mediante acqua di mare, la prima indica gli scambiatori di calore con fascio tubiero in lega di rame, la seconda indica i categorici degli scambiatori di calore con fascio tubiero in titanio.

Gli scambiatori di calore con fascio tubiero in lega di rame sono garantiti per l’uso ad una pressione massima del refrigerante di 20 bar e di 16 bar per l’acqua di mare e l’acqua dolce, con una temperatura massima di esercizio di 110 °C per entrambi i fluidi. Gli scambiatori con fascio tubiero in titanio sono garantiti per l’uso con una pressione massima di 4 bar e una temperatura massima di 95 °C sia per il refrigerante che per l’acqua di scambio.

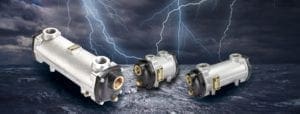

Sono disponibili anche scambiatori di calore con fascio tubiero in titanio di maggiori dimensioni per potenze termiche superiori. Per avere ulteriori informazioni scaricate il nostro catalogo oppure contattate il nostro team di vendita.

Gamma in Cupronichel

Tipo	Calore Dissipato (kW)	Dim. A (mm)	Dim. B (mm)	Dim. C (mm)	Peso (kg)
EC80-3875-1	3	174	60	84	2,4
EC100-3875-2	7	260	140	84	3,2
EC120-3875-3	11	346	226	84	3,8
EC140-3875-4	15	444	324	84	4,8
EC160-3875-5	19	572	452	84	5,7
FC80-3876-1	11	272	116	108	5,5
FC100-3876-2	16	358	202	108	6,3
FC120-3876-3	22	456	300	108	7,3
FC140-3876-4	29	584	428	108	9,4
FC160-3876-5	37	730	574	108	11,0
FG80-3877-1	24	374	196	128	8,5
FG100-3877-2	32	472	294	128	10,0
FG120-3877-3	43	600	422	128	12,0
FG140-3877-4	53	746	568	128	14,5
FG160-3877-5	65	924	746	128	17,5
GL140-3878-2	50	502	272	162	18,0
GL180-3878-3	66	630	400	162	21,0
GL240-3878-4	82	776	546	162	25,0
GL320-3878-5	100	954	724	162	30
GL400-3878-6	121	1156	926	162	36,0
GL480-3878-7	136	1360	1130	162	42,0
GK190-3879-3	98	674	370	198	34,0
GK250-3879-4	125	820	516	198	39,0
GK320-3879-5	153	998	694	198	46,0
GK400-3879-6	181	1200	896	198	54,0
GK480-3879-7	206	1404	1100	198	62,0
GK600-3879-8	238	1708	1404	198	74,0

View Table

Tipo: EC80-3875-1	Calore Dissipato (kW) 3	Dim. A (mm) 174	Dim. B (mm) 60	Dim. C (mm) 84	Peso (kg) 2,4
Tipo: EC100-3875-2	Calore Dissipato (kW) 7	Dim. A (mm) 260	Dim. B (mm) 140	Dim. C (mm) 84	Peso (kg) 3,2
Tipo: EC120-3875-3	Calore Dissipato (kW) 11	Dim. A (mm) 346	Dim. B (mm) 226	Dim. C (mm) 84	Peso (kg) 3,8
Tipo: EC140-3875-4	Calore Dissipato (kW) 15	Dim. A (mm) 444	Dim. B (mm) 324	Dim. C (mm) 84	Peso (kg) 4,8
Tipo: EC160-3875-5	Calore Dissipato (kW) 19	Dim. A (mm) 572	Dim. B (mm) 452	Dim. C (mm) 84	Peso (kg) 5,7
Tipo: FC80-3876-1	Calore Dissipato (kW) 11	Dim. A (mm) 272	Dim. B (mm) 116	Dim. C (mm) 108	Peso (kg) 5,5
Tipo: FC100-3876-2	Calore Dissipato (kW) 16	Dim. A (mm) 358	Dim. B (mm) 202	Dim. C (mm) 108	Peso (kg) 6,3
Tipo: FC120-3876-3	Calore Dissipato (kW) 22	Dim. A (mm) 456	Dim. B (mm) 300	Dim. C (mm) 108	Peso (kg) 7,3
Tipo: FC140-3876-4	Calore Dissipato (kW) 29	Dim. A (mm) 584	Dim. B (mm) 428	Dim. C (mm) 108	Peso (kg) 9,4
Tipo: FC160-3876-5	Calore Dissipato (kW) 37	Dim. A (mm) 730	Dim. B (mm) 574	Dim. C (mm) 108	Peso (kg) 11,0
Tipo: FG80-3877-1	Calore Dissipato (kW) 24	Dim. A (mm) 374	Dim. B (mm) 196	Dim. C (mm) 128	Peso (kg) 8,5
Tipo: FG100-3877-2	Calore Dissipato (kW) 32	Dim. A (mm) 472	Dim. B (mm) 294	Dim. C (mm) 128	Peso (kg) 10,0
Tipo: FG120-3877-3	Calore Dissipato (kW) 43	Dim. A (mm) 600	Dim. B (mm) 422	Dim. C (mm) 128	Peso (kg) 12,0
Tipo: FG140-3877-4	Calore Dissipato (kW) 53	Dim. A (mm) 746	Dim. B (mm) 568	Dim. C (mm) 128	Peso (kg) 14,5
Tipo: FG160-3877-5	Calore Dissipato (kW) 65	Dim. A (mm) 924	Dim. B (mm) 746	Dim. C (mm) 128	Peso (kg) 17,5
Tipo: GL140-3878-2	Calore Dissipato (kW) 50	Dim. A (mm) 502	Dim. B (mm) 272	Dim. C (mm) 162	Peso (kg) 18,0
Tipo: GL180-3878-3	Calore Dissipato (kW) 66	Dim. A (mm) 630	Dim. B (mm) 400	Dim. C (mm) 162	Peso (kg) 21,0
Tipo: GL240-3878-4	Calore Dissipato (kW) 82	Dim. A (mm) 776	Dim. B (mm) 546	Dim. C (mm) 162	Peso (kg) 25,0
Tipo: GL320-3878-5	Calore Dissipato (kW) 100	Dim. A (mm) 954	Dim. B (mm) 724	Dim. C (mm) 162	Peso (kg) 30
Tipo: GL400-3878-6	Calore Dissipato (kW) 121	Dim. A (mm) 1156	Dim. B (mm) 926	Dim. C (mm) 162	Peso (kg) 36,0
Tipo: GL480-3878-7	Calore Dissipato (kW) 136	Dim. A (mm) 1360	Dim. B (mm) 1130	Dim. C (mm) 162	Peso (kg) 42,0
Tipo: GK190-3879-3	Calore Dissipato (kW) 98	Dim. A (mm) 674	Dim. B (mm) 370	Dim. C (mm) 198	Peso (kg) 34,0
Tipo: GK250-3879-4	Calore Dissipato (kW) 125	Dim. A (mm) 820	Dim. B (mm) 516	Dim. C (mm) 198	Peso (kg) 39,0
Tipo: GK320-3879-5	Calore Dissipato (kW) 153	Dim. A (mm) 998	Dim. B (mm) 694	Dim. C (mm) 198	Peso (kg) 46,0
Tipo: GK400-3879-6	Calore Dissipato (kW) 181	Dim. A (mm) 1200	Dim. B (mm) 896	Dim. C (mm) 198	Peso (kg) 54,0
Tipo: GK480-3879-7	Calore Dissipato (kW) 206	Dim. A (mm) 1404	Dim. B (mm) 1100	Dim. C (mm) 198	Peso (kg) 62,0
Tipo: GK600-3879-8	Calore Dissipato (kW) 238	Dim. A (mm) 1708	Dim. B (mm) 1404	Dim. C (mm) 198	Peso (kg) 74,0

Gamma in Titanio

Tipo	Calore Dissipato (kW)	Dim. A (mm)	Dim. B (mm)	Dim. C (mm)	Peso (kg)
EC80-5204-1	3	174	60	84	1,5
EC100-5204-2	7	260	140	84	2,1
EC120-5204-3	11	346	226	84	2,6
EC140-5204-4	15	444	324	84	3,2
EC160-5204-5	19	572	452	84	3,8
FC80-5205-1	11	272	116	108	3,5
FC100-5205-2	16	358	202	108	4,2
FC120-5205-3	22	456	300	108	5,2
FC140-5205-4	29	584	428	108	6,5
FC160-5205-5	37	730	574	108	8,0
FG80-5206-1	24	374	196	128	5,7
FG100-5206-2	32	472	294	128	7,0
FG120-5206-3	43	600	422	128	8,4
FG140-5206-4	53	746	568	128	10,4
FG160-5206-5	65	924	746	128	12,6

View Table

Tipo: EC80-5204-1	Calore Dissipato (kW) 3	Dim. A (mm) 174	Dim. B (mm) 60	Dim. C (mm) 84	Peso (kg) 1,5
Tipo: EC100-5204-2	Calore Dissipato (kW) 7	Dim. A (mm) 260	Dim. B (mm) 140	Dim. C (mm) 84	Peso (kg) 2,1
Tipo: EC120-5204-3	Calore Dissipato (kW) 11	Dim. A (mm) 346	Dim. B (mm) 226	Dim. C (mm) 84	Peso (kg) 2,6
Tipo: EC140-5204-4	Calore Dissipato (kW) 15	Dim. A (mm) 444	Dim. B (mm) 324	Dim. C (mm) 84	Peso (kg) 3,2
Tipo: EC160-5204-5	Calore Dissipato (kW) 19	Dim. A (mm) 572	Dim. B (mm) 452	Dim. C (mm) 84	Peso (kg) 3,8
Tipo: FC80-5205-1	Calore Dissipato (kW) 11	Dim. A (mm) 272	Dim. B (mm) 116	Dim. C (mm) 108	Peso (kg) 3,5
Tipo: FC100-5205-2	Calore Dissipato (kW) 16	Dim. A (mm) 358	Dim. B (mm) 202	Dim. C (mm) 108	Peso (kg) 4,2
Tipo: FC120-5205-3	Calore Dissipato (kW) 22	Dim. A (mm) 456	Dim. B (mm) 300	Dim. C (mm) 108	Peso (kg) 5,2
Tipo: FC140-5205-4	Calore Dissipato (kW) 29	Dim. A (mm) 584	Dim. B (mm) 428	Dim. C (mm) 108	Peso (kg) 6,5
Tipo: FC160-5205-5	Calore Dissipato (kW) 37	Dim. A (mm) 730	Dim. B (mm) 574	Dim. C (mm) 108	Peso (kg) 8,0
Tipo: FG80-5206-1	Calore Dissipato (kW) 24	Dim. A (mm) 374	Dim. B (mm) 196	Dim. C (mm) 128	Peso (kg) 5,7
Tipo: FG100-5206-2	Calore Dissipato (kW) 32	Dim. A (mm) 472	Dim. B (mm) 294	Dim. C (mm) 128	Peso (kg) 7,0
Tipo: FG120-5206-3	Calore Dissipato (kW) 43	Dim. A (mm) 600	Dim. B (mm) 422	Dim. C (mm) 128	Peso (kg) 8,4
Tipo: FG140-5206-4	Calore Dissipato (kW) 53	Dim. A (mm) 746	Dim. B (mm) 568	Dim. C (mm) 128	Peso (kg) 10,4
Tipo: FG160-5206-5	Calore Dissipato (kW) 65	Dim. A (mm) 924	Dim. B (mm) 746	Dim. C (mm) 128	Peso (kg) 12,6

Gamma di Caldaie per Piscine – Prestazioni e Dimensioni Tipiche

La tabella seguente consente la selezione dello scambiatore di calore più appropriato per la vostra piscina o spa. Le informazioni mostrano la quantità di calore che può essere trasferita da una caldaia o da fonti di energia rinnovabile, insieme alle dimensioni di base di ciascuna unità. Le dimensioni tipiche della piscina sono anche mostrate come guida. Per ulteriori informazioni, si prega di scaricare la brochure del prodotto, contattare noi o il rivenditore più vicino.

L’immagine sopra rappresenta gli scambiatori di calore per caldaie per piscine da 12 - 100 kW.

Nota – I valori nominali e il peso sono specifici per le versioni in titanio di ogni scambiatore di calore. Scaricare la brochure per informazioni più dettagliate.

L’immagine sopra rappresenta gli scambiatori di calore per caldaie per piscine da 100 - 300 kW.

Nota – I valori nominali e il peso sono specifici per le versioni in titanio di ogni scambiatore di calore. Scaricare la brochure per informazioni più dettagliate.

L’immagine sopra rappresenta gli scambiatori di calore per caldaie per piscine da 170 - 1055 kW.

Nota – I valori nominali e il peso sono specifici per le versioni in titanio di ogni scambiatore di calore. Scaricare la brochure per informazioni più dettagliate.

Gamma di Caldaie per Piscine – Prestazioni e Dimensioni Tipiche

Le immagini sopra rappresentano scambiatori di calore per piscine per fonti di energia rinnovabile. L’immagine in alto rappresenta gli scambiatori di calore 5113-3, 5113-5 e 5114-5 e la seconda immagine mostra l’unità 5115-5.

Nota – Il peso fornito è per le versioni in titanio.

Per informazioni più dettagliate su tutti gli scambiatori di calore della gamma, cliccare sul link del prodotto specifico o scaricare le schede tecniche dei prodotti qui sotto.

Connessioni Metriche – Specifica Europea

Per spa, vasche idromassaggio e piccole piscine private

Per piscine private e commerciali di medie dimensioni

Per grandi piscine commerciali e pubbliche

Per ulteriori informazioni su JK190-5118-3 e PK190-5119-3, si prega di contattare Bowman.

Per trasferire il calore dai pannelli solari e dalle pompe di calore

Connessioni Imperiali – Nord America

Per spa, vasche idromassaggio e piccole piscine private

Per piscine private e commerciali di medie dimensioni

Per grandi piscine commerciali e pubbliche

Per ulteriori informazioni su JK190-5110-3 e PK190-5111-3, si prega di contattare Bowman.

Per trasferire il calore dai pannelli solari e dalle pompe di calore

Download

No download content found.

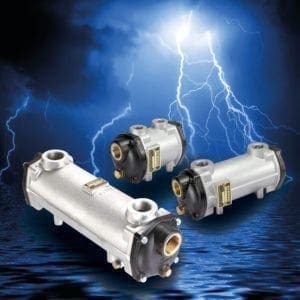

Scambiatori di Calore per Propulsione Navale Elettrica e Ibrida

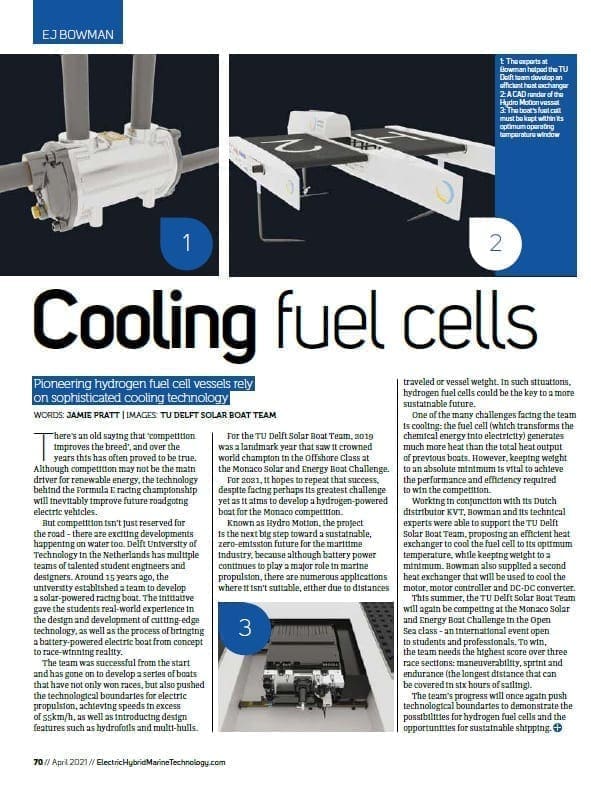

Electric & Hybrid Marine Technology International – Aprile 2021

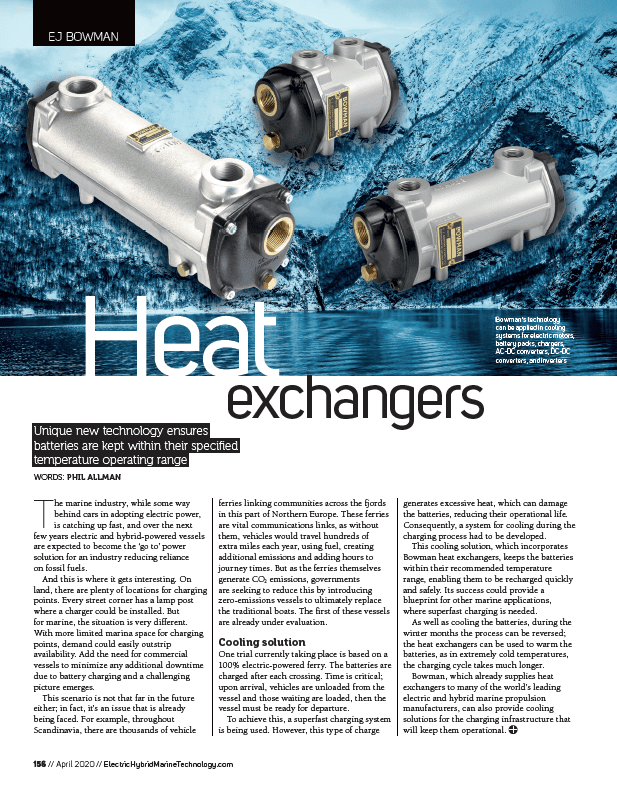

Electric & Hybrid Marine Technology International – Aprile 2020

Scambiatori di Calore Marini e Radiatori dell’Olio

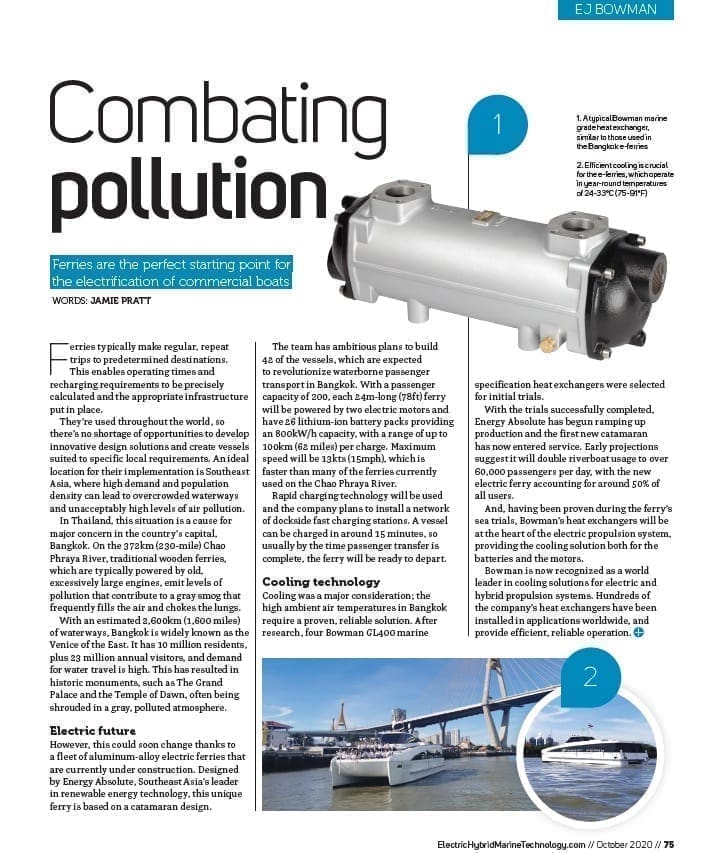

Electric & Hybrid Marine Technology International – Ottobre 2020

Scambiatori di calore per piscine
La brochure tecnica contiene informazioni sul prodotto, grafici delle prestazioni, disegni e dimensioni per la gamma di prodotti standard.
Scambiatori di calore per piscine
La brochure tecnica contiene informazioni sul prodotto, grafici delle prestazioni, disegni e dimensioni per la gamma di prodotti standard.
Scambiatori di calore per piscine
La brochure tecnica contiene informazioni sul prodotto, grafici delle prestazioni, disegni e dimensioni per la gamma di prodotti standard.
Scambiatori di calore per piscine
La brochure tecnica contiene informazioni sul prodotto, grafici delle prestazioni, disegni e dimensioni per la gamma di prodotti standard.

FAQs

In uno scambiatore di calore a fascio tubiero, il refrigerante fluisce solitamente nel nucleo centrale di tubi per raffreddare l’olio, l’acqua o l’aria calda che passa sopra e intorno ai tubi. La direzione in cui i due fluidi viaggiano attraverso lo scambiatore di calore può essere a “flusso parallelo” o a “flusso contrario”.

Nel flusso parallelo il fluido da raffreddare scorre attraverso lo scambiatore di calore nella stessa direzione del mezzo di raffreddamento. Sebbene questa disposizione fornisca il raffreddamento, ha dei limiti e può anche creare stress termico all’interno dello scambiatore di calore, poiché una metà dell’unità sarà notevolmente più calda dell’altra.

Nel raffreddamento in controcorrente, il mezzo di raffreddamento in ingresso assorbe più calore mentre il fluido “caldo” viaggia nella direzione opposta. Il mezzo di raffreddamento si riscalda mentre attraversa lo scambiatore di calore ma, quando l’acqua più fredda entra nello scambiatore di calore, assorbe più calore e riduce la temperatura molto più di quanto si potrebbe ottenere con un flusso parallelo.

Anche la differenza di temperatura media tra il mezzo di raffreddamento e il fluido da raffreddare è più uniforme lungo la lunghezza dello scambiatore di calore, riducendo così lo stress termico.

A seconda della portata e della temperatura, le prestazioni di trasferimento del calore potrebbero essere fino al 15% più efficienti con il sistema in controcorrente, consentendo eventualmente di utilizzare uno scambiatore di calore più piccolo, risparmiando spazio e denaro!

Maggiori informazioni sui vantaggi del sistema in controcorrente.

Durante la sua vita operativa, uno scambiatore di calore a fascio tubiero dovrà essere pulito molte volte. I mezzi di raffreddamento sia dell’acqua dolce che dell’acqua di mare oggi contengono alti livelli di minerali e inquinanti, che possono accumularsi nel tempo, limitando il flusso d’acqua nel tubo, con conseguente riduzione della portata e un’efficienza di trasferimento del calore notevolmente inferiore.

La buona notizia è che gli scambiatori di calore a fascio tubiero Bowman sono molto più facili da pulire rispetto a molti altri tipi, le seguenti informazioni vanno intese come guida di base:

La rimozione delle coperture terminali dà accesso all’interno del nucleo centrale di tubi, che può essere rimosso dal corpo (o dal guscio).
Le piastre e i tubi esterni possono quindi essere lavati utilizzando un tubo flessibile. Se disponibile, può essere utilizzato anche un pulitore a vapore.
È possibile utilizzare aste di piccolo diametro o spazzole per tubi per pulire ogni tubo e rimuovere eventuali lo sporco ostinato.
Possono essere utilizzati detergenti o prodotti chimici se le incrostazioni dei tubi sono particolarmente difficili da pulire. Attendere molto tempo affinché il prodotto agisca prima di sciacquare con abbondante acqua. NOTA: è importante verificare che gli eventuali detergenti utilizzati siano compatibili con il materiale del tubo.
Lavare accuratamente la parte interna del tubo con acqua pulita per rimuovere ogni traccia di detergenti/prodotti chimici utilizzati e, se necessario, neutralizzare il liquido detergente.
Riassemblare il tubo nel corpo, rimontare le coperture terminali nel loro orientamento originale e serrare ai valori di coppia raccomandati. NOTA: utilizzare sempre nuove guarnizioni “O” ring dopo la pulizia per garantire la tenuta stagna.

Per informazioni più dettagliate sulla cura e sula manutenzione dello scambiatore di calore o del radiatore dell’olio Bowman, scarica una copia della nostra “Guida all’installazione, al funzionamento e alla manutenzione”.

How do I Heat my Pool Quickly?

La scelta dello scambiatore di calore corretto è molto importante per garantire che l’acqua della piscina arrivi rapidamente alla temperatura desiderata. Le principali questioni da considerare nella scelta di uno scambiatore di calore per piscina sono:

Pool size – what is the water capacity? Heat exchangers are sized according to capacity, so a unit designed to heat a 80 m³ (18,000 gal) pool would be no use, if you have an 180 m³ (39,500 gal) pool.
Come si riscalda? Di solito la scelta è una caldaia o un’energia rinnovabile. Se si tratta di energia rinnovabile, seleziona uno scambiatore di calore appositamente progettato per l’acqua a bassa temperatura fornita dai pannelli solari o dalle pompe di calore, poiché queste unità richiedono meno energia per riscaldare l’acqua della piscina alla temperatura richiesta.
Boiler water temperature – however, most pools will be heated by boilers, so what is the temperature of the boiler water? Usually, it’s between 80 °C and 85 °C – the ideal temperature for pool heating. Some boilers are lower – around 60 °C. So, using 82 °C water, a heat exchanger providing 110 kW should heat your 180 m³ pool efficiently. But if the boiler water temperature is only 60 °C, the heat available to transfer drops to around 60 kW – a reduction of over 40%, so a larger heat exchanger would be required for the pool to achieve full temperature.
What are the water flow rates? Flow rates are vital for the heat exchanger to transfer thermal energy to the pool. If the hot water flow rate is too low, the available energy will not be passed through the heat exchanger. However, the flow rate of the pool water is equally important. People often think it is important to generate a large temperature differential between the pool water entering and leaving the heat exchanger. They are happy, if the pipework connected to the outlet of the heat exchanger is noticeably warmer than it is at the inlet. In reality, this actually reduces the efficiency of the heat transfer process! This is because the pool water flow is too low – the water remains in the heat exchanger for too long, so a much smaller volume of water is being heated to a slightly higher temperature. Tuttavia, con portate più elevate, il tempo necessario per riscaldare l’acqua della piscina si riduce e anche un piccolo aumento della temperatura dell’acqua della piscina attraverso lo scambiatore di calore (ad esempio 1,5 °C) migliorerà l’efficienza del riscaldamento della piscina.

More information about heat exchanger selection, read the article ‘Why doesn’t my pool heat up faster?’

How to Size a Heat Exchanger for a Swimming pool

Pool size – what is the water capacity? Heat exchangers are sized according to capacity, so a unit designed to heat a 80 m³ (18,000 gal) pool would be no use, if you have an 180 m³ (39,500 gal) pool.
Come si riscalda? Di solito la scelta è una caldaia o un’energia rinnovabile. Se si tratta di energia rinnovabile, seleziona uno scambiatore di calore appositamente progettato per l’acqua a bassa temperatura fornita dai pannelli solari o dalle pompe di calore, poiché queste unità richiedono meno energia per riscaldare l’acqua della piscina alla temperatura richiesta.
Boiler water temperature – however, most pools will be heated by boilers, so what is the temperature of the boiler water? Usually, it’s between 80 °C and 85 °C – the ideal temperature for pool heating. Some boilers are lower – around 60 °C. So, using 82 °C water, a heat exchanger providing 110 kW should heat your 180 m³ pool efficiently. But if the boiler water temperature is only 60 °C, the heat available to transfer drops to around 60 kW – a reduction of over 40%, so a larger heat exchanger would be required for the pool to achieve full temperature.
What are the water flow rates? Flow rates are vital for the heat exchanger to transfer thermal energy to the pool. If the hot water flow rate is too low, the available energy will not be passed through the heat exchanger. However, the flow rate of the pool water is equally important. People often think it is important to generate a large temperature differential between the pool water entering and leaving the heat exchanger. They are happy, if the pipework connected to the outlet of the heat exchanger is noticeably warmer than it is at the inlet. In reality, this actually reduces the efficiency of the heat transfer process! This is because the pool water flow is too low – the water remains in the heat exchanger for too long, so a much smaller volume of water is being heated to a slightly higher temperature. Tuttavia, con portate più elevate, il tempo necessario per riscaldare l’acqua della piscina si riduce e anche un piccolo aumento della temperatura dell’acqua della piscina attraverso lo scambiatore di calore (ad esempio 1,5 °C) migliorerà l’efficienza del riscaldamento della piscina.

More information about heat exchanger selection, read the article ‘Why doesn’t my pool heat up faster?’

How does a Swimming Pool Heat Exchanger Work?

Pool size – what is the water capacity? Heat exchangers are sized according to capacity, so a unit designed to heat a 80 m³ (18,000 gal) pool would be no use, if you have an 180 m³ (39,500 gal) pool.
Come si riscalda? Di solito la scelta è una caldaia o un’energia rinnovabile. Se si tratta di energia rinnovabile, seleziona uno scambiatore di calore appositamente progettato per l’acqua a bassa temperatura fornita dai pannelli solari o dalle pompe di calore, poiché queste unità richiedono meno energia per riscaldare l’acqua della piscina alla temperatura richiesta.
Boiler water temperature – however, most pools will be heated by boilers, so what is the temperature of the boiler water? Usually, it’s between 80 °C and 85 °C – the ideal temperature for pool heating. Some boilers are lower – around 60 °C. So, using 82 °C water, a heat exchanger providing 110 kW should heat your 180 m³ pool efficiently. But if the boiler water temperature is only 60 °C, the heat available to transfer drops to around 60 kW – a reduction of over 40%, so a larger heat exchanger would be required for the pool to achieve full temperature.
What are the water flow rates? Flow rates are vital for the heat exchanger to transfer thermal energy to the pool. If the hot water flow rate is too low, the available energy will not be passed through the heat exchanger. However, the flow rate of the pool water is equally important. People often think it is important to generate a large temperature differential between the pool water entering and leaving the heat exchanger. They are happy, if the pipework connected to the outlet of the heat exchanger is noticeably warmer than it is at the inlet. In reality, this actually reduces the efficiency of the heat transfer process! This is because the pool water flow is too low – the water remains in the heat exchanger for too long, so a much smaller volume of water is being heated to a slightly higher temperature. Tuttavia, con portate più elevate, il tempo necessario per riscaldare l’acqua della piscina si riduce e anche un piccolo aumento della temperatura dell’acqua della piscina attraverso lo scambiatore di calore (ad esempio 1,5 °C) migliorerà l’efficienza del riscaldamento della piscina.

More information about heat exchanger selection, read the article ‘Why doesn’t my pool heat up faster?’

Sala stampa di EJ Bowman

Contattaci

Se hai una richiesta specifica o desideri parlare con uno dei nostri addetti alle vendite, puoi contattarci telefonicamente o via e-mail utilizzando i contatti riportati di seguito. Per richieste più generali, è sufficiente compilare e inviare il modulo di contatto per una risposta veloce.

Tel: +44 (0)121 359 5401
E-mail: [email protected]

Distributori Locali

Inoltre, è disponibile una rete internazionale di rivenditori Bowman approvati, che detengono scorte di prodotti e forniscono assistenza locale.

This site is registered on wpml.org as a development site. Switch to a production site key to remove this banner.

Tutti i Prodotti

Raffreddatori d’Aria di Sovralimentazione

Scambiatori di Calore a Gas di Scarico

Refrigeratori di Carburante

Scambiatori di Calore a Cisterna

Scambiatori di Calore per Vasca Idromassaggio

Raffreddatori dell’Olio Idraulico

Scambiatori di Calore a Piastre

Raffreddatori per Motori Marini

Radiatori dell’Olio a Trasmissione

Raffreddatori per Sistemi Elettrici e Ibridi
